Les variables logiques 0 et 1 correspondent à des niveaux électriques :

. le niveau X V correpond à une variable 0 (niveau bas)
. le niveau Y V correspond à une variable 1 (niveau haut)

Les valeurs de X et Y dépendent de la famille à laquelle appartient le circuit numérique intégré.
Il existe deux grandes familles de composants logiques, la famille TTL (Transistor Transistor Logic) et la famille CMOS (Complementary Metal-Oxyde Semiconductor)

La norme TTL stipule que le circuit intégré doit être alimenté par une tension électrique Vcc = + 5 V et que les niveaux électriques hauts et bas correspondant respectivement à 1 et 0 sont X= + 5 V et Y = 0 V (masse).

Pour une porte logique de type CMOS alimentée sous une tension VDD comprise entre 3 et 15 V :

- En entrée :
. un niveau bas (0) correspond à 0 < X < VDD/2 - 2
. un niveau haut (1) correspond à VDD/2 + 2 < Y < VDD

- En sortie :
. un niveau bas (0) correspond à X = 0 V
. un niveau haut (1) correspond à Y = VDD

Exemples :

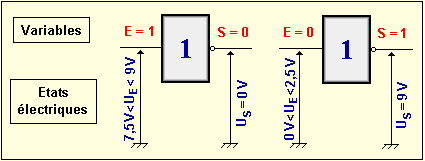

- Utilisation d’une porte logique inverseuse (porte NON) de type TTL
(CI 7404), alimentée sous 5 V :
